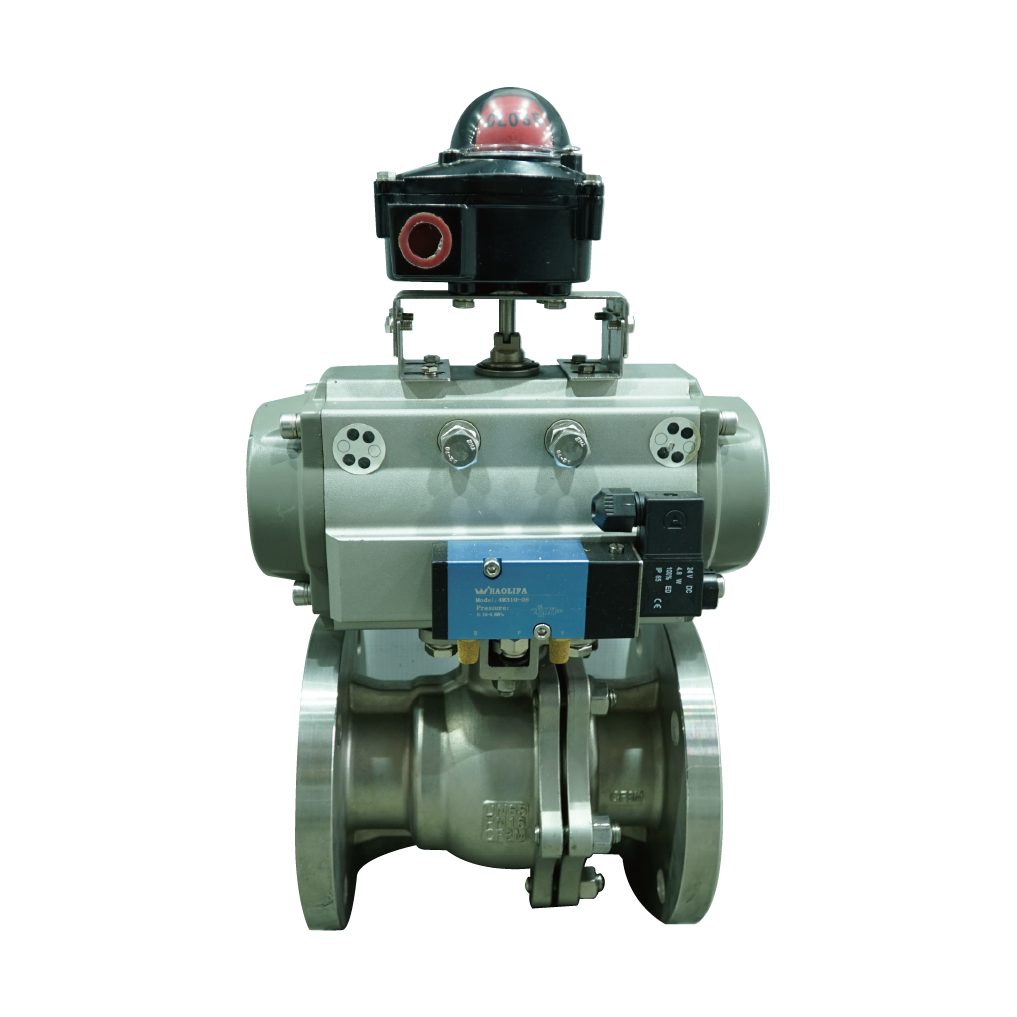

法蘭O型球閥
參數
- 閥體鑄鋼、不銹鋼、雙相鋼等
- 閥球鑄鋼、不銹鋼、雙相鋼等
- 閥桿不銹鋼等
- 密封四氟
適用領域
石油、化工、染化、農藥、制酸制堿等行業
產品介紹
靠旋轉閥心來使閥門暢通或關閉的，閥心和閥體內側全部采用氟塑料制成。 其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。 采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉。 結構緊湊合理，閥體內腔空間最小，減小了介質。
- 產品參數
- 技術特點
- 產品尺寸
- 安裝指南
- 工況實例
-
公稱壓力 PN16~40 強度試驗 公稱壓力*1.5MPa 氣密封試驗 0.6MPa -
1、在各種閥門中，球閥的流體阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
2、緊密可靠，目前球閥的密封面材料廣泛使用塑料，密封性好，在真空系統中也已廣泛使用。
3、操作方便，開閉迅速，從全開到全關只要旋轉90°,便于遠距離的控制。
4、維修方便，球閥結構簡單，密封圈都是活動的，拆卸更換方便。 -
DN L1 PN10 φD1 n-φh DN15 140 65 4-14 DN20 140 75 4-14 DN25 150 85 4-14 DN32 165 100 4-18 DN40 180 110 4-18 DN50 200 125 4-18 DN65 220 145 8-18 DN80 250 160 8-18 DN100 280 180 8-18 DN125 320 210 8-18 DN150 360 240 8-22 DN200 400 295 8-22 DN250 450 350 12-22 DN300 610 400 12-22 DN350 686 460 16-22
