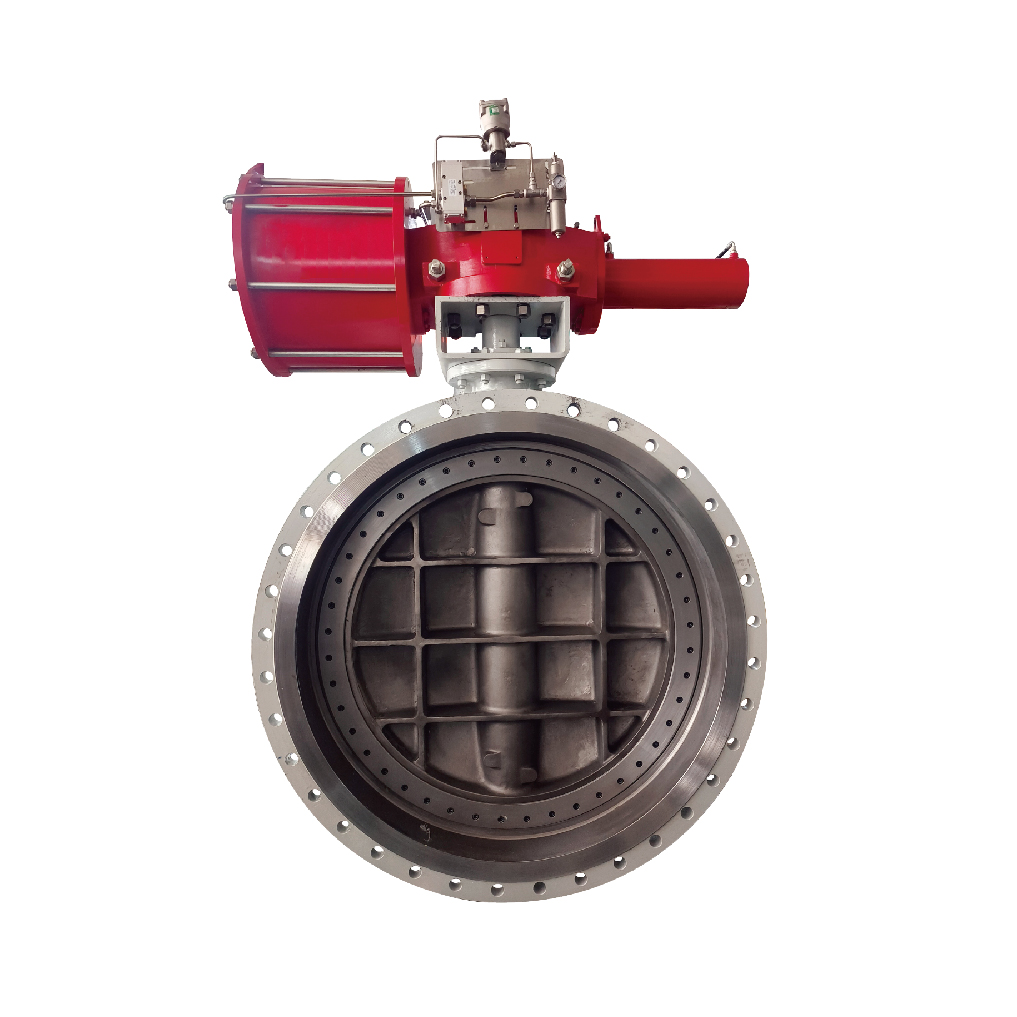

法蘭三偏心蝶閥
參數
- 產品規格DN50-DN1200
- 閥體QT450-10、WCB、不銹鋼等
- 閥板球鐵尼龍、304SS等
- 閥軸45#、416SS等
- 閥座EPDM、NBR、PTFE等
- 驅動方式電動、氣動、渦輪、手柄
- 介質溫度-15℃-120℃
適用領域
生活給排水、消防水系統
中央空調系統、污水處理系統
水、氣、油、化工
建筑、水處理等
產品介紹
三偏心金屬密封蝶閥是引進德國技術開發的新一代蝶閥產品。產品性能已優于國內外領先水平，廣泛適應于冶金、石油、化工、電力、市政建設等工業管道上作截?cái)嗷蛘{(diào)節介質流量之用。
- 產品參數
- 技術特點
- 產品尺寸

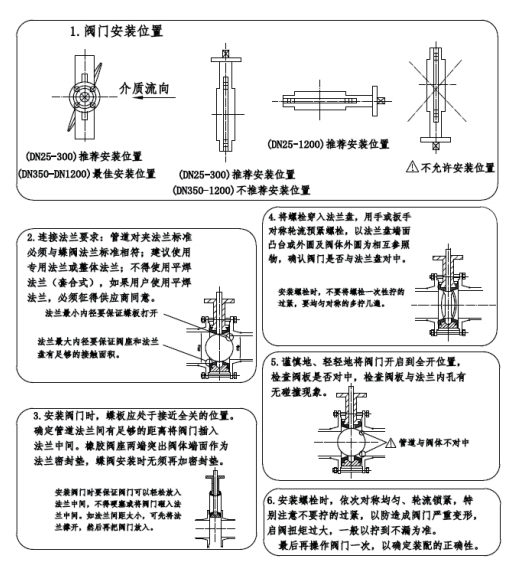

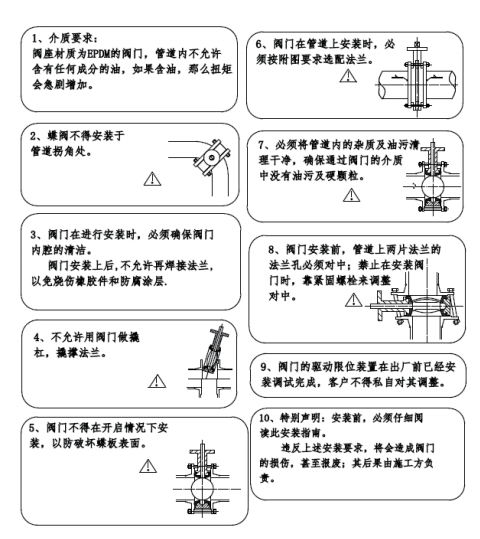

- 安裝指南
- 工況實例
-
公稱壓力 PN10~64 強度試驗壓力 公稱壓力*1.5MPa 密封試驗壓力 公稱壓力*1.1MPa -
1.結構尺寸短、體積小、重量輕、操作輕便。
2.采用整軸結構，蝶板為桁架式結構，蝶板強度高、過流面積大、流阻小、節省能源。
3.獨特的偏心設計;本蝶閥在傳統的雙偏心結構基礎上配置獨特的角偏心設計，充分利用凸輪特效，從而實現閥門開啟時，閥座在密封圈瞬時脫離，在90度行程上完成消除摩擦磨損。
4.金屬密封:蝶閥蝶座表面堆焊耐溫、耐蝕合金材料，密封圈多層不銹鋼片組成。在外加轉矩的作用下，接觸角產生輕微的楔塊效應，使得密封圈發生揉動和徑向壓縮，從而實現用最小的轉矩實現最嚴密的關閉。 -
Ll PN10 PN16 PN25 PN40 PN63 DN PN10-40 PN63 φD1 n-φh φD1 n-φh φD1 n-φh φD1 n-φh φD1 n-φh DN50 108 150 125 4-18 125 4-18 125 4-18 125 4-18 135 4-22 DN65 112 170 145 8-18 145 8-18 145 8-18 145 8-18 160 8-22 DN80 114 180 160 8-18 160 8-18 160 8-18 160 8-18 170 8-22 DN100 127 190 180 8-18 180 8-18 190 8-22 190 8-22 200 8-26 DN125 140 200 210 8-18 210 8-18 220 8-26 220 8-26 240 8-30 DN150 140 210 240 8-22 240 8-22 250 8-26 250 8-26 280 8-33 DN200 152 230 295 8-22 295 12-22 310 12-26 320 12-30 345 12-36 DN250 165 250 350 12-22 355 12-26 370 12-30 385 12-33 400 12-36 DN300 178 270 400 12-22 410 12-26 430 16-30 450 16-33 460 16-36 DN350 190 290 460 16-22 470 16-26 490 16-33 510 16-36 525 16-39 DN400 216 310 515 16-26 525 16-30 550 16-36 585 16-39 585 16-42 DN450 222 330 565 20-26 585 20-30 600 20-36 610 20-39 - DN500 229 350 620 20-26 650 20-33 660 20-36 670 20-42 DN600 267 390 725 20-30 770 20-36 770 20-39 795 20-48 DN700 292 430 840 24-30 840 24-36 875 24-42 DN800 318 470 950 24-33 950 24-39 990 24-48 - DN900 330 - 1050 28-33 1050 28-39 1090 28-48 - DN1000 410 - 1160 28-36 1170 28-42 1210 28-56 - - DN1200 470 1380 32-39 1390 32-48 DN1400 530 1590 36-42 1590 36-48 DN1600 600 1820 40-48 1820 40-56 DN1800 670 2020 44-48 2020 44-56 - DN2000 760 - 2230 48-48 2230 48-62 - -
